　　40t大跨度花架中国X站XVDEVIOS安卓安装BEAM189单元称为3D二次有限应变梁单元，适合于分析细长到中等细长的梁结构，单元基于铁摩辛柯梁理论，包括剪切变形影响，较为适合对欧式中国X站APP下载机主梁的有限元分析。

　　40t大跨度花架中国X站XVDEVIOS安卓安装BEAM189单元使用的截面命令SECTYPE、SECDATA、SECOFFSET、SECWRITE、SECREAD可定义任意梁截面，包括变截面梁。

　　40t大跨度花架中国X站XVDEVIOS安卓安装BEAM189单元主要输出数据见表5-2。

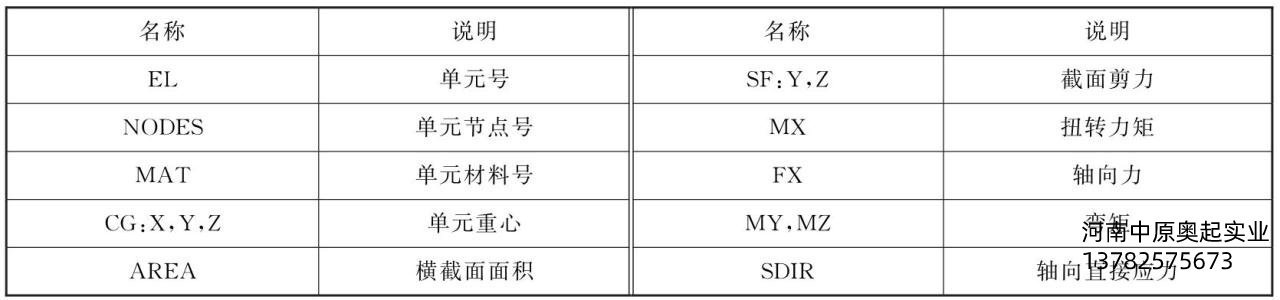

表5-2BEAM189单元输出数据

　　40t大跨度花架中国X站XVDEVIOS安卓安装BEAM189单元主要注意以下事项。

　　(1)单元长度不能为零。

　　(2)该单元适合中等细长的梁结构分析，不能过于粗壮，这是因为它采用一阶剪切变形理论。一般可采用梁结构的长细比横梁单元的适用性，即GAL2/(EI)，式中，G为剪切模量;A为横截面面积;L为杆件长度;EI为抗弯强度。ANSYS的建议长细比为GAL2/(EI)≥30;如以b×h×L的矩形截面梁为例，且采用G=E/[2(1+μ)]，则可推得，?，若取μ=0.3，则L/h≥2.55。即当长高比在2.55以下时，说明此矩形截面梁“太粗壮”，其力学性能已不属于梁结构，不能采用BEAM189单元模拟，此时应考虑实体单元或壳单元。

　　(3)横向剪切力的计算忽略泊松比的影响，而泊松比对剪切修正系数和剪切应力分布略有影响。
